Técnicas avanzadas de inspección TOFD y PAUT

28-may-2018 10:00:00 / por Victor Nieto

Las tecnologías avanzadas de inspección brindan soluciones innovadoras a los proyectos de evaluación de integridad mecánica (Integrity Projects) y a la inspección con ensayos no destructivos (NDT: Non-Destructive Testing).

tecnicas-avanzadas-paut-y-tofd

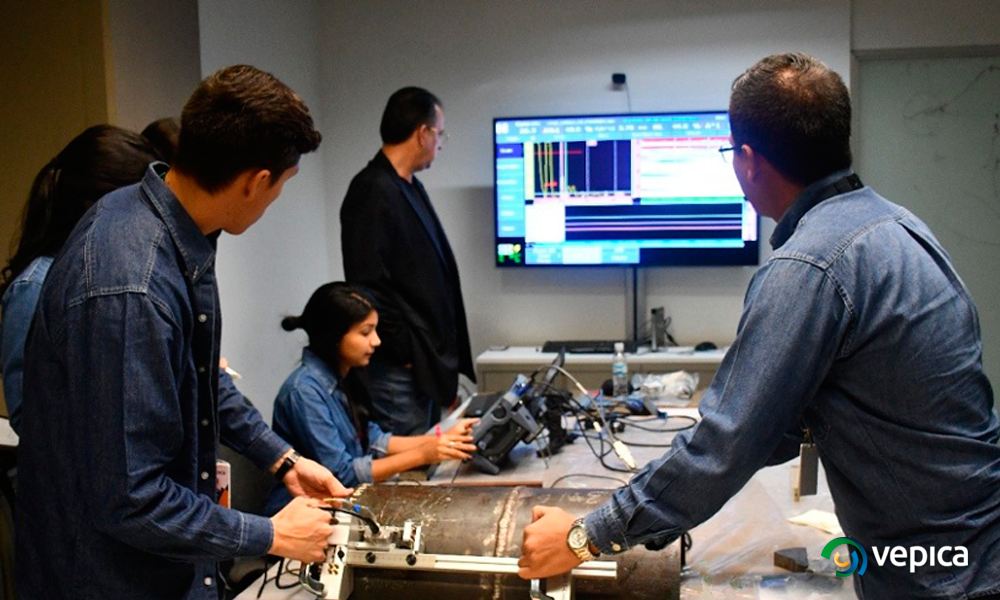

Ingenieros de la unidad de inspección de Vepica (Livca) recibiendo adiestramiento en las Técnicas TOFD y PAUT



La unidad de inspección de Vepica ha logrado mantenerse a la vanguardia en la fase QA/QC (Quality Assurance and Quality Control) mediante la aplicación de Técnicas Avanzadas de Ensayos No Destructivos PAUT (Phased Array Ultrasonic Testing / Ensayo de Ultrasonido por Arreglo de Fases) y TOFD (Time of Flight Diffraction / Ensayo de Difracción por Tiempo de Vuelo), colaborando en la ejecución de proyectos IPC.

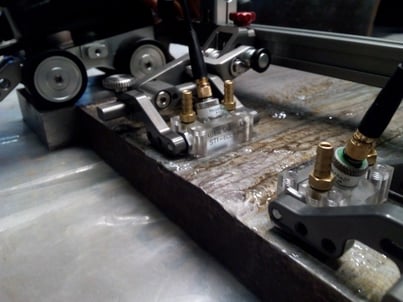

tofd 2



La diferencia entre PAUT y TOFD radica en la respuesta del principio físico (Ultrasonido) que genera cualquier discontinuidad en el material. PAUT se basa en la reflexión de una onda ultrasónica incidente y TOFD se basa en la respuesta de la onda difractada en las puntas (tips) de una indicación.



Esta diferencia es un factor fundamental para la evaluación de indicaciones cuya orientación es difícil de detectar a través de otras técnicas: principalmente las grietas en elementos soldados. Un esquema de la técnica se puede observar en la Figura 1.



tofd 3

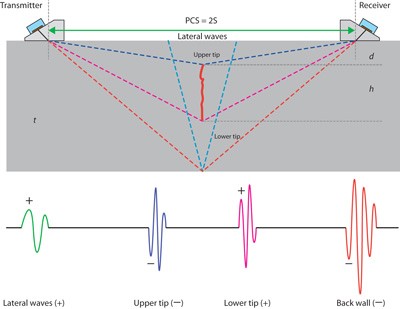

Figura 1. Patrón de difracción en una soldadura a tope con un defecto interno (grieta). (Time-of-flight diffraction pattern of a butt-weld joint with an internal longitudinal crack)



Las ventajas de las técnicas PAUT y TOFD, con respecto a las técnicas convencionales, son su versatilidad, su capacidad de detección y la relación costo-beneficio asociada a la reducción del down-time durante la ejecución. Estas tecnologías pueden ser utilizadas en diversas industrias: aeroespacial, generación de energía, petroquímica, fabricación metalmecánica, construcción y mantenimiento; así como en la industria de manufactura en general.

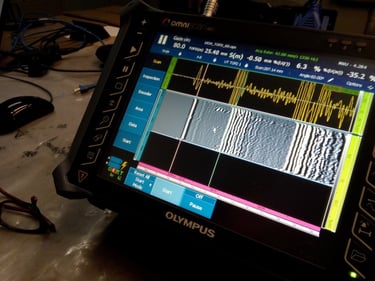

tofd 4



Desde hace más de 2 años LIVCA adquirió el equipo especializado y los accesorios para la ejecución de estas técnicas (Olympus OmniScan MX2) y ha ido implementando estas técnicas avanzadas trabajando a nivel nacional, ejecutando ensayos en los proyectos Jusepín (Vepica) y para la empresa Oxiteno (Edo. Zulia). Con el reciente adiestramiento de 5 ingenieros inspectores de su Unidad de Inspección, Vepica está en capacidad de ofrecer los servicios de PAUT y TOFD al mercado latinoamericano y a proyectos IPC, actualmente en ejecución.



Para conocer más acerca de los servicios que ofrece la Unidad de Inspección de Vepica contacta a: carlos.pinero@vepica.com

Temas: Engineering Services, TOFD, PAUT, Inspeccion, Ensayos No Destructivos, QA, QC
